Khảo sát/phân tích ảnh hưởng của một số thông số công nghệ đến đặc tính lớp thấm N plasma thép SKD61 trên thiết bị NITRION

Viện Công Nghệ là một trong những đơn vị tiên phong nghiên cứu công nghệ xử lý bề mặt tiên tiên thấm Nito plasma. Hiện nay chúng tôi đã đưa công nghệ ứng dụng vào sản xuất hàng loạt . Mọi góp ý đóng góp liên hệ sản xuất xin gửi thư theo địa chỉ: hoangvigiang@gmail.com

Tác giả:

Hoàng Vĩnh Giang, Nguyễn Văn Tư, Trường ĐHBK Hà Nội

Tóm tắt

Thấm N plasma trên thiết bị Nitrion với phần mềm lập trình điều khiển tự động, 4 thông số công nghệ chính có ảnh hưởng quan trọng đến sự hình thành lớp thấm bao gồm nhiệt độ, thời gian, thành phần và áp suất khí thấm. Bài báo này đề cập ảnh hưởng của 4 thông số vừa nêu lên chiều dày lớp trắng và chiều sâu lớp thấm khi thấm thép SKD61. Nghiên cứu sử dụng phần mềm Minitab16 và quy hoạch thực nghiệm Taguchi L9 với 4 thông số và 3 mức gồm 9 thí nghiệm. Ảnh hưởng của mỗi thông số được đánh giá dựa trên tỷ số tín hiệu-nhiễu SN: chiều sâu lớp thấm được phân tích theo tiêu chí lớn hơn tốt hơn còn chiều dầy lớp trắng là nhỏ hơn tốt hơn. Kết quả thực nghiệm cho thấy việc ứng dụng phương pháp thực nghiệm Taguchi cho phép xác định được chế độ công nghệ hợp lý với số lượng thí nghiệm ít nhất. Khi thấm thép SKD61 với yêu cầu hạn chế lớp trắng, kết quả tốt nhất nhận được khi thấm ở 490 oC, khí thấm 20 % N2 +80 % H2, áp suất 3 mbar và thời gian tùy thuộc chiều sâu lớp thấm.

Từ khóa: Thấm N plasma, lớp trắng, lớp thấm

Abstract

For nitriding in plasma nitriding unit NITRION with modern programmed process controls, four main process controllable parameters that mostly effect the formation of nitrided layer are temperature, time, composition and pressure of nitriding atmosphere. This paper reports an investigation of the effect of the four parameters on the case depth and compound thickness of plasma nitrided SKD61 steel. The Minitab 16 was used to design and analyse the experiments using Taguchi design L9 with 3 levels and 4 factors. The effect of each parameter is determined using signal-to-noise ratios SN: case depth is the larger the better and compound thickness is the smaller the better characteristics. The results show the application of the Taguchi method helps to get a suitable combination of the process parameters with minimal number of experiments. For nitriding SKD61 steel with minimal compound thickness, the process should be done at 490 oC with 20 % N2 +80 % H2 under 3 mbar and time varied with the desired case depth.

Key words: Plasma nitriding, compound layer, nitrided case depth.

1. Đặt vấn đề

1.1. Công nghệ thấm N plasma

Thấm N plasma ứng dụng quá trình phóng điện giữa 2 điện cực trong môi trường khí chứa N2 áp suất vài mbar, vật thấm là catôt, thành lò là anôt. Phóng điện làm ion hóa khí tạo nên plasma. Plasma vừa nung nóng vật thấm vừa là nguồn cung cấp các N hoạt tính cho quá trình thấm. Khi thấm trên thiết bị NITRION, quá trình thấm được lập trình và điều khiển bằng phần mềm. Các thông số điện áp, chu kỳ xung, xung bật/tắt được lựa chọn theo kinh nghiệm trong một khoảng nhất định và phần mềm sẽ tự điều khiển tối ưu trong quá trình thấm. Nhiệt độ, thời gian, áp suất và thành phần khí thấm là 4 thông số công nghệ cần được lựa chọn hợp lý để nhận được lớp thấm theo yêu cầu.

1.2. Quy hoạch thực nghiệm bằng phương pháp Taguchi

Ts.Taguchi (Nhật bản) là người đặt nền móng cho phương pháp thiết kế chắc chắn (Robust Design), cũng là người đề ra phương pháp thực nghiệm mang tên ông. Mục tiêu phương pháp Taguchi là thiết kế một quá trình/sản phẩm ít chịu ảnh hưởng bởi những yếu tố gây ra sự sai lệch về chất lượng. Mục đich là điều chỉnh các thông số đến mức tối ưu để quá trình/sản phẩm ổn định ở mức chất lượng tốt nhất. Phương pháp Taguchi sử dụng các dãy trực giao trong quy hoạch thực nghiệm. Do đó phương pháp này cho phép sử dụng tối thiểu các thí nghiệm cần thiết để để nghiên cứu ảnh hưởng của các thông số lên một đặc tính được lựa chọn nào đó của một quá trình/sản phẩm từ đó nhanh chóng điều chỉnh các thông số tiến đến tối ưu nhanh nhất.
Như vậy, có thể sử dụng phương pháp Taguchi để tìm tổ hợp các thông số công nghệ thấm N plasma hợp lý với đặc tính lớp thấm theo yêu cầu.

Phương pháp
Taguchi sử dụng tỷ số tín hiệu/nhiễu (signal-to-noise) SN được chuyển đổi từ hàm số mất mát L = k (y-m)2, trong đó L là mất mát do sai lệch giá trị đặc tính y nhận được so với giá trị đặc tính m mong muốn, k là hằng số. Tỷ số SN được xây dựng và chuyển đổi để tính toán cho 3 trường hợp chính:

  • nếu giá trị đặc tính yi cần đạt “Lớn hơn tốt hơn” thì:


  • nếu giá trị đặc tính yi cần đạt “Nhỏ hơn tốt hơn” thì:


  • nếu giá trị đặc tính yi cần đạt “Định mức tốt nhất” thì:


Trong đó n, S, ȳ lần lượt là số thí nghiệm, độ lệch chuẩn và giá trị trung bình.

Trong mọi trường hợp, tỷ số SN càng lớn thì đặc tính nhận được càng tốt.

Phương pháp thực nghiệm Taguchi do không sử dụng toàn bộ các tổ hợp thí nghiệm nên không đưa ra được một con số chính xác về ảnh hưởng của một thông số đầu vào nào đó đến kết quả đầu ra mà chỉ mang tính chất định hướng. Mặc dù vậy, bằng việc đánh giá qua tỷ số SN giúp những nhà công nghệ biết xu hướng và mức độ ảnh hưởng của từng thông số công nghệ đến kết quả đầu ra. Từ các nhận biết này sẽ giúp các nhà nghiên cứu nhanh chóng tìm ra các thông số công nghệ và phạm vi cần tác động để nhận được hiệu quả đầu ra tốt nhất. Trên cơ sở đánh giá ảnh hưởng riêng lẻ các thông số có thể tìm ra được tổ hợp các thông số công nghệ tối ưu cho kết quả đặc tính đầu ra mong muốn.

Nhiều nghiên cứu và ứng dụng từ những năm 1970 đã chỉ ra rằng phương pháp Taguchi có thể sử dụng cho nghiên cứu hàn lâm, cũng như cho những ứng dụng trong sản xuất, và đặc biệt phù hợp cho những người có hiểu biết hạn chế về thống kê [1, 2, 3].

1.3. Mục đích nghiên cứu

Mục đích của nghiên cứu này là sử dụng phương pháp Taguchi trợ giúp bằng phần mềm MINITAB 16 để tìm ra các thông số công nghệ hợp lý: nhiệt độ, thời gian, áp suất và thành phần khí thấm để nhận được lớp thấm mong muốn khi thấm trên thiết bị NITRION.

2. Thực nghiệm

2.1. Bố trí thí nghiệm

Thí nghiệm được tiến hành với thép SKD61 đã được tôi bằng khí nén áp suất 6 bar, nhiệt độ tôi 1030 oC, ram 2 lần 580 oC đạt độ cứng 46-48 HRC. Mẫu có chiều dày 10 mm đường kính 30 mm được mài và đánh bóng đến độ bóng soi gương được.

Thiết bị thấm N plasma xung tường nguội NITRION có phần mềm điều khiển điện áp và đóng ngắt xung tự động. Khí thấm được cấp qua hệ thống kiểm soát lưu lượng khí điều khiển tự động, lưu lượng lít/giờ. Can K F1.6 mm đo nhiệt độ, cắm trực tiếp trên mẫu có kích thước tương tự mẫu thấm và đặt cố định ở một vị trí.

2.2. Xác định các thông số cần nghiên cứu

2.2.1. Xác định các đặc tính lớp thấm được nghiên cứu

Chiều dày lớp trắng z và chiều sâu lớp thấm d là 2 đại lượng phản ảnh khá chính xác hành vi và hiệu quả quá trình thấm N vì thế được lựa chọn. Chiều dày lớp trắng cần càng nhỏ càng tốt còn chiều sâu lớp thấm càng lớn càng tốt. Hai đại lượng này được xác định ở cả 3 mẫu thấm trên kính hiển vi FUTURE F700e.

2.2.2. Xác định các thông số công nghệ cần nghiên cứu

Khi thấm nitơ lên thép SKD61, để nhận được độ dai và tính chịu mài mòn cao, có thể chấp nhận lớp trắng đơn pha g‘ mỏng, tốt nhất là không có lớp trắng. Trên cơ sở lý thuyết và tài liệu đã được công bố, 4 thông số công nghệ chính với 3 mức được chọn như bảng 1.

Bảng 1. Các thông số công nghệ chính trong quy hoạch

Thông số

Các mức

Mức 1

Mức 2

Mức 3

Khí thấm [%]

K1 = 70 H2 + 30 N2

K2 = 80 H2 + 20 N2

K3 = 90 H2 + 10 N2

Áp suất [mbar]

P1 = 2

P2 = 4

P3 = 6

Thời gian [h]

H1 = 3

H2 = 6

H3 = 9

Nhiệt độ [oC]

T1 = 490

T2 = 520

T3 = 550

Các thông số khác của quá trình thấm bao gồm cả vị trí đặt mẫu được coi là là các yếu tố nhiễu. Nếu quy hoach hoàn toàn thì cần 34 = 81 thí nghiệm, đây là một số lượng lớn.

2.2.3. Quy hoạch thực nghiệm bằng phần mềm MINTAB16

Với 4 thông số và 3 mức, phần mềm này cho phép lựa chọn quy hoạch Taguchi L9 với 9 thí nghiệm (bảng 2) như là một quy hoạch chuẩn.

3. Kết quả và thảo luận

3.1. Chiều dày lớp trắng và chiều sâu lớp thấm

Mặt cắt vuông góc với bề mặt thấm được mài, đánh bóng và tẩm thực với dung dịch 3%HNO3. Cấu trúc lớp thấm điển hình quan sát trên kính hiển vi được thể hiện trên hình 1. Kết quả chiều dày lớp trắng và chiều sâu lớp thấm được tổng hợp trong bảng 2.


Hình 1. Tổ chức lớp thấm mẫu 30% N2 + 70% H2,6 mbar, 9 h, 550 oC

Bảng 2. Kết quả đo chiều dày lớp trắng và chiều sâu lớp thấm

TT

Thông số công nghệ

Kết quả

% N2

P [mbar]

H[h]

T [oC]

Lớp thấm [µm]

Lớp trắng [µm]

1

30

2

3

490

65-80

1-2

2

30

4

6

520

105-130

2-4

3

30

6

9

550

165-185

3-5

4

20

2

6

550

130-150

2-3

5

20

4

9

490

120-140

0,5-1,5

6

20

6

3

520

75-85

1-2,5

7

10

2

9

520

135-150

0-0,3

8

10

4

3

550

85-100

0-0,5

9

10

6

6

490

90-110

0-0,3

3.2. Đánh giá kết quả thấm

3.2.1. Chiều sâu lớp thấm

Sử dụng phần mềm Minitab 16 chúng ta có được bảng tính toán SN theo từng mức, đánh giá và xếp hạng các thông số công nghệ theo tiêu chí lớn hơn tốt hơn (bảng 3). Đồ thị mô tả ảnh hưởng của các mức thông số theo tỷ số SN được thể hiện trên hình 2.

Dựa vào đồ thị có thể phân tích đánh giá ảnh hưởng của các thông số công nghệ đến chiều sâu lớp thấm như sau: thời gian và nhiệt độ ảnh hưởng lớn nhất (xếp thứ 1 và 2), nhiệt độ càng cao, thời gian càng dài thì chiều sâu càng lớn, điều này có thể giải thích đơn giản bằng định luật khuếch tán.

Bảng 3. Tỷ số SN của 4 thông số theo 3 mức và xếp hạng theo tiêu chí lớn hơn tốt hơn

Mức\Thông số

Khí % N2

Áp suất [mbar]

Thời gian [h]

Nhiệt độ [oC]

1

41,05

40,99

38,11

39,71

2

41,02

40,90

41,33

40,77

3

40,72

40,90

43,35

42,30

Delta

0,33

0.09

5,25

2,59

Xếp hạng

3

4

1

2

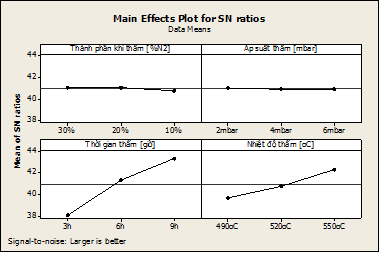

Hình 2: Đồ thị ảnh hưởng của 4 thông số theo 3 mức đến chiều sâu lớp thấm

Thành phần khí thấm (xếp thứ 3) ảnh hưởng chủ yếu trong khoảng từ 10% N2 đến 20% N2 (đồ thị dốc), còn trong khoảng (20-30) % N2 mức độ tăng không đáng kể, có thể thấy hàm lượng N2 lớn hơn thì chiều sâu tốt hơn (lớn hơn). Điều này cho thấy, nếu cần chọn % N2 thấp (cần hạn chế lớp trắng) ta có thể chọn N2 xung quanh 20% mà không ảnh hưởng nhiều đến chiều sâu lớp thấm. Áp suất thấm (xếp thứ 4) hầu như không ảnh hưởng đến chiều sâu lớp thấm, tuy nhiên có xu hướng chiều sâu tăng khi áp suất tăng trong khoảng nghiên cứu ( 2-6) mbar.

3.2.2. Chiều dày lớp trắng

Với tiêu chí nhỏ hơn tốt hơn, sử dụng phần mềm Minitab 16 ta có đồ thị trên hình 3. Tỷ số SN của từng thông số theo từng mức, đánh giá và xếp hạng như Bảng 4.


Hình 3. Đồ thị ảnh hưởng của 4 thông số theo 3 mức đến chiều dày lớp trắng

Bảng 4. Tỷ số SN của 4 thông số theo 3 mức và xếp hạng theo tiêu chí nhỏ hơn tốt hơn

Mức/Thông số

Khí %N2

Áp suất [mbar]

Thời gian [h]

Nhiệt độ [oC]

1

-8.7613

0.4531

-0.1805

2.8398

2

-4.8971

-0.6461

-1.5538

-0.7084

3

11.9889

-1.4766

0.0648

-3.8009

Delta

20.7502

1.9297

1.6185

6.6407

Xếp hạng

1

3

4

2

Nhìn vào đồ thị có thể thấy thành phần khí thấm ảnh hưởng lớn nhất, đặc biệt trong khoảng 10% N2 đến 20% N2 (đồ thị rất dốc). Hàm lượng % N2 càng lớn thì lớp trắng càng dầy, trong khoảng 10% N2 đến 20% N2 ảnh hưởng này nhiều hơn khoảng 20 đến 30% N2. Với hàm lượng N2 thấp 10%, lớp trắng hầu như không hình thành ở tất cả các điều kiện thấm. Nhiệt độ xếp thứ 2 và có thể thấy, thấm ở nhiệt độ càng thấp thì lớp trắng càng mỏng, nhiệt độ càng cao lớp trắng càng dầy, điều này có thể giải thích do hoạt tính N cao. Với hàm lượng N2 thấp 10%, ở nhiệt độ cao 550 oC đôi chỗ có quan sát thấy lớp trắng rất mỏng chỉ khoảng dưới 0,5 µm kết quả cũng tương tự khi thấm ở nhiệt độ 520 oC. Kết quả thấm ở 490 oC cho thấy hầu như không có lớp trắng. Như vậy để hạn chế chiều dầy lớp trắng nên thấm ở nhiệt độ thấp. Thấm ở nhiệt độ thấp còn có lợi thế là bảo tồn được tổ chức ban đầu của thép và các hạt nitơrit hình thành cũng nhỏ mịn hơn do đó thép sẽ có độ bền, tính chịu mài cao hơn. Như vậy, hàm lượng % N2 càng thấp, nhiệt độ thấm càng thấp thì chiều dầy lớp trắng càng bé. Về thành phần khí, có thể giải thích khí % N2 càng ít thì sinh ít N nguyên tử nên lớp trắng hình thành càng bé. Riêng về nhiệt độ, có thể thấy xu hướng giảm chiều sâu lớp trắng khi nhiệt độ thấm giảm. Ngược lại, khi thấm N thể khí, chiều lớp trắng tăng khi thấm ở nhiệt độ thấp được giả thích bởi N khuếch tán chậm nên dễ hình thành lớp trắng. Kết quả này phù hợp với những nghiên cứu thấm N plasma khác [4, 5]. Như vậy có thể thấy cơ chế vận chuyển N khi thấm N plasma khác với thấm N thể khí đặc biệt N từ môi trường thấm lên bề mặt vật thấm.

Áp suất được xếp thứ 3 nhưng vì liên quan đến nhiều vấn đề đặc biệt là khuếch đại plasma nên nó có ý nghĩa rất quan trọng khi lựa chọn. Theo đồ thị, có thể thấy chiều dầy lớp trắng giảm khi áp suất thấm giảm. Điều này có thể giải thích bằng quá trình phún xạ: khi áp suất thấp thì điện áp cao vì thế quá trình phún xạ mãnh liệt hơn do đó lượng N tích tụ trên bề mặt ít đi và như thế lớp trắng giảm.

Với thời gian, ban đầu khi tăng từ 3 h đến 6 h chiều dầy lớp trắng có xu hướng tăng, tuy nhiên trong khoảng thời gian tiếp theo từ 6 h đến 9 h lớp trắng không tăng. Điều này có thể do quá trình phún xạ gây ra. Cũng có thể do hiệu ứng truyền động năng từ các ion N cho các nguyên tử N trong lớp trắng làm đẩy sâu nguyên tử N vào phía trong. Một số tài liệu cũng từng công bố lớp trắng sẽ không tăng sau một thời gian thấm khoảng 6 h [4, 6].

Ngoài ra, còn quan sát thấy, các mẫu có lớp trắng dầy thì lớp thấm có chiều dày lớn hơn, như vậy lớp trắng hình thành có tác dụng thúc đẩy quá trình khuếch tán của N vào bên trong làm tăng nhanh lớp thấm. Để thấm có hiệu quả (càng sâu càng tốt) và hoàn toàn không tạo lớp trắng (càng nhỏ càng tốt) chúng tôi đề xuất thấm ở nhiệt độ thấp và khí N2 vừa phải. Cụ thể, để thấm thép SKD61 không lớp trắng với chiều sâu lớp thấm vừa phải, quy trình sơ bộ như sau: nhiệt độ thấm 490oC, thành phần khí thấm 20% N2 + 80% H2, áp suất thấm 3 mbar (với chi tiết phức tạp tăng dần áp suất nhưng không để xuất hiện khuếch đại plasma). Thời gian thấm được lựa chọn tùy thuộc yêu cầu chiều sâu lớp thấm.

4. Kết luận

Sử dụng phương pháp thực nghiệm Taguchi với số lượng thí nghiệm ít vẫn có thể giúp chúng ta đánh giá được ảnh hưởng của các thông số công nghệ thấm N plasma lên đặc tính lớp thấm. Kết quả thu được từ quy hoạch thực nghiệm Taguchi sử dụng phần mềm Minitab 16 phù hợp với các nghiên cứu khác [4,5,6], cụ thể khi thấm N plasma lên thép SKD61:

  • Hàm lượng % N2 tỷ lệ thuận và có ảnh hưởng lớn nhất đến chiều dầy lớp trắng, như vậy muốn kiểm soát lớp trắng, điều đầu tiên cần lựa chọn % N2 hợp lý
  • Nhiệt độ ảnh hưởng cả chiều sâu lớp thấm và chiều dầy lớp trắng, khi nhiệt độ giảm thì chiều dầy lớp trắng giảm.
  • Áp suất không ảnh hưởng đến chiều sâu lớp thấm, ít ảnh hưởng đến chiều dầy lớp trắng vì thế áp suất được lựa chọn chủ yếu để tránh hiện tượng khuếch đại plasma
  • Thời gian quyết định chiều sâu lớp thấm, với thời gian thấm trên 6 h ít ảnh hưởng đến chiều dầy lớp trắng
  • Khi thấm thép SKD61 với yêu cầu hạn chế lớp trắng, kết quả tốt nhất nhận được khi thấm ở 490 oC, khí thấm 20% N2 +80% H2, áp suất 3 mbar và thời gian tùy thuộc chiều sâu lớp thấm.

Như vậy để lựa chọn một tổ hợp các thông số công nghệ thấm N plasma hợp lý với yêu cầu hạn chế lớp trắng và đạt chiều sâu lớn nhất, cần lựa chọn theo thứ tự ưu tiên: thành phần khí, nhiệt độ, áp suất, thời gian.

Tài liệu trích dẫn

  1. S. Phadke (1989), Quality Engineering Using Robust Design, PTR Printice – Hall, Inc.
  2. S. Karna (2012), Application of Taguchi Methode in Indian Industry
  3. Design of Experiments (DOE) Using the Taguchi Approach, www.nutek-us.com/DOE_topicOverviews35Pg.pdf
  4. A. Hruby (1989), Iontova Nitridace V Praxi, SNTL Praha.
  5. Y. Sun (1991), Plasma surface engineering of low alloy steel, Materials Science and Engineering A224, p.419-434
  6. David Pye (2003), Practical Nitriding and Ferritic Nitrocarburizing
